第29章：ダッシュボード設計📊✨（見る順番を設計する）

Getting started with Grafana: best practices to design your first ...

この章のゴール🎯​

この章が終わると、こんなことができるようになります💪✨

  • 「最初にどれを見る？」を迷わない“画面の順番”を作れる👀➡️
  • 1枚のダッシュボードで 状況把握→深掘り→調査（ログ/トレースへ） までつなげられる🧭🔎
  • “見た目が綺麗”じゃなくて、“意思決定できる”ダッシュボードを設計できる🧠💡

※いまどきの.NETは .NET 10（LTS） が現行の中心で、観測は OpenTelemetry 前提で組める流れが強いです（.NET 10のサポート表も公式に掲載）。(Microsoft) ※OpenTelemetry .NET も 3本柱（Logs/Metrics/Traces）で stable と明記されています。(GitHub)

1) ダッシュボードって「グラフ集」じゃないよ📌✨​

ダッシュボードは “ストーリー” です📖👀 見た人がこう動けるように作ります👇

  1. いまヤバい？（30秒で判断）😱✅
  2. どこがヤバい？（3分で切り分け）🧩🔍
  3. なぜヤバい？（ログ/トレへジャンプ）🪵🧵🚀

2) まず決める3つ📝✨（ここが設計の9割）​

A. 誰が見る？👩‍💻👨‍💻​

  • 当番（オンコール）😴📞
  • 開発者（原因を直す人）🧑‍🔧🔧
  • ついでに、マネージャー（影響だけ知りたい人）📣

B. 見た瞬間に答えたい質問は？❓​

例：

  • 「エラー増えてる？」💥
  • 「遅くなってる？」🐢
  • 「特定のエンドポイントだけ？」🧭
  • 「依存先（DB/外部API）？」🔌

C. “次の一手”は何？🧯➡️​

ダッシュボードには 次に押すリンク が必要です👇

  • ログへ（絞り込み済み）🪵🔎
  • トレースへ（該当処理に直行）🧵🚀
  • 手順書（Runbook）へ📄✅

3) 王道の型：RED → 深掘り → 調査リンク🟥🟨🟩​

Grafanaのベストプラクティスでも、RED/USEなどの戦略を使うことが推奨されています。(Grafana Labs) ここではアプリ視点で RED を軸にします😊

3-1. 1枚目（Overview）に置くべき“トップ指標”🌟​

迷ったらこれだけでOK👇（並び順も大事！）

  1. Rate（リクエスト量）：トラフィック📈
  2. Errors（失敗）：エラー率/例外数💥
  3. Duration（時間）：p95/p99などの遅延⏱️
  4. Saturation（詰まり）：CPU/メモリ/スレッド/DBコネクション等🧱

ポイント：アラートは「原因」より「症状（ユーザー影響）」寄りが良い、という考え方もここに合います📣(Grafana Labs)

4) “見る順番”のおすすめレイアウト🧭✨（テンプレ）​

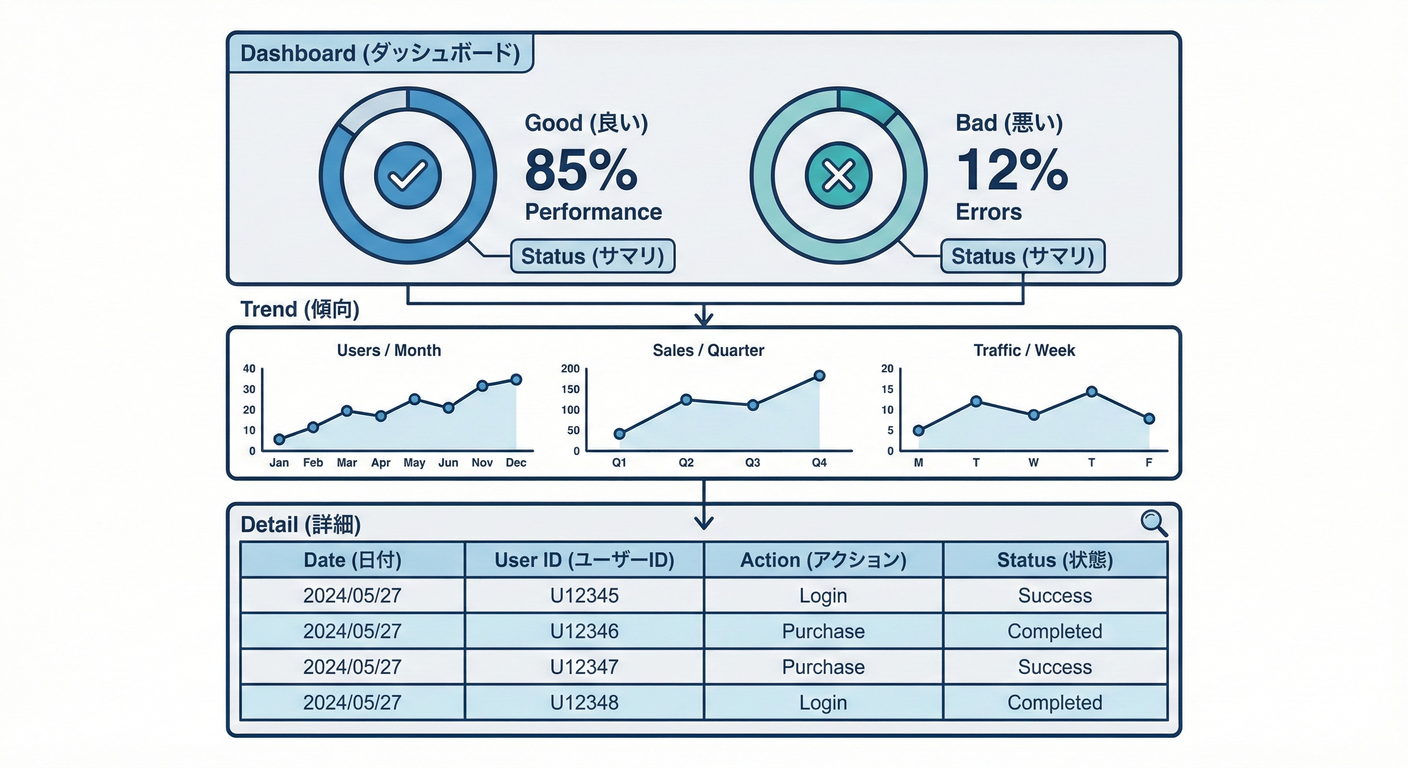

画像を挿入予定

✅ 上段：いまの健康状態（秒で判断）⚡​

  • リクエスト数（全体）📈
  • エラー率（全体）💥
  • レイテンシ p95（全体）⏱️
  • サチり（CPU/メモリ等）🧱

✅ 中段：どこが悪い？（切り分け）🔍​

  • エンドポイント別（/api/xxx）🧭
  • ステータスコード分布（2xx/4xx/5xx）🎯
  • 依存先（DB/外部API）別の遅延・失敗🔌

✅ 下段：調査へ飛ぶ（ワンクリック）🚀​

  • “エラー急増した時刻”のログへ🪵
  • “遅延が伸びたリクエスト”のトレースへ🧵
  • 変更履歴（デプロイ/設定変更）の印（アノテーション）📌

5) ログ/トレースへ“つなげる”設計🔗✨（超重要）​

5-1. ログに trace_id / span_id を入れておく🪵🧵​

OpenTelemetryのログ仕様でも、リクエスト文脈から trace id / span id を取り、ログに自動的に含める話が出ています。(OpenTelemetry) つまり、ダッシュボードで異常を見つけたら…

  • メトリクスで「いつ・どのAPIが」おかしいか見つける📈
  • ログで「例外の種類・入力条件・直前のイベント」を見る🪵
  • トレースで「どこに時間を食われてるか」を指差す🧵👉

5-2. Grafanaなら “ログからトレースへ” を作れる🔗🚀​

Grafanaでは ログに含まれる trace ID を使って Tempo のトレースへリンクできます。(Grafana Labs) （「ログ詳細の derived field からトレースへ」みたいな導線が作れるやつです🪄）

6) “名前”と“切り口”の設計（ダッシュボードが死なないコツ）🏷️✨​

6-1. サービスの名札（Resource Attributes）を揃える📛​

OpenTelemetryは Semantic Conventions（共通の属性名） を用意していて、揃えるほど後が楽です。(OpenTelemetry) 最低限、ダッシュボードのフィルタ（変数）に使いたい代表は👇

  • service.name（サービス名）
  • deployment.environment（prod/stg/dev など）
  • 可能なら region / instance など

6-2. 命名ルールの“地雷”も回避🧨​

OpenTelemetryの命名ルールでは、文字種や区切りなどの制約があります（例：小文字、区切りの連続禁止…）。(OpenTelemetry) → 先にルールを決めておくと、メトリクス名もダッシュボードも破綻しにくいです😊

7) ダッシュボードあるある失敗😇😱（避けよう）​

  • 平均（avg）だけで安心してしまう（p95/p99が地獄）🔥
  • パネルが多すぎて、どれ見ればいいか分からない迷路🌀
  • 単位がバラバラ（msと秒が混在）⏱️💫
  • “次に何をするか”のリンクがない（結局Explore地獄）🕳️
  • フィルタが無くて「どの環境？どのサービス？」ってなる🤯

8) ミニ演習：紙ワイヤーフレームで設計しよう📝✨（最強）​

手順🪄​

  1. A4に四角を描いて、上段に 4つのKPI枠 を置く📦📦📦📦
  2. 中段に「エンドポイント別」と「依存先別」を置く🧭🔌
  3. 下段に「ログへ」「トレースへ」「手順書へ」のリンク枠を置く🔗
  4. それぞれに “この枠は何に答える？” を1行で書く✍️

ワイヤーフレーム例（雰囲気）👇

[ Rate ] [ Error% ] [ p95 ] [ Saturation ]
-----------------------------------------
[ Endpoint別: Rate/Err/p95 ]   [ 依存先別: DB/外部API ]
-----------------------------------------
[ ログへ(絞込) ] [ トレースへ(該当) ] [ Runbook ]

仕上げチェック✅✨​

  • 30秒で「ヤバい/ヤバくない」が言える？⚡
  • 3分で「どこが怪しい」が言える？🔍
  • 1クリックでログ/トレースに飛べる？🚀

9) AI活用🤖💖（設計が爆速になるプロンプト）​

9-1. まずは“構成案”を出してもらう🪄​

あなたはSREです。Web APIのダッシュボードを設計してください。
目的は「状況把握→切り分け→ログ/トレース調査に入る」です。
REDを軸に、上段4KPI・中段の切り分け・下段の調査リンクの構成で、
各パネルが答える質問も1行で付けてください。

9-2. “パネル名”を分かりやすくする🎀​

以下のパネル名が分かりにくいので、短くて誤解しない名前に直して。
（対象：女子大生の初学者でもわかる日本語）

9-3. “Runbookリンク”の文面を整える📄✨​

このダッシュボードでアラートが鳴ったときの手順（3分で切り分ける版）を書いて。
手順は箇条書きで、リンク先（ログ/トレース）に飛ぶ順番も入れて。

10) まとめ🌸​

  • ダッシュボードは 見る順番（意思決定の順番） を設計するもの🧭✨
  • まずは REDのトップ指標 で状況把握 → 切り分け → ログ/トレへ🔗
  • ログに trace_id / span_id を入れて、リンクで“一本道”にすると強い🧵🚀(OpenTelemetry)
  • 命名と属性（Semantic Conventions）を揃えると、未来の自分が助かる🏷️💖(OpenTelemetry)

次の章（第30章）では、このダッシュボードを使って 障害対応の型→ふりかえり（ポストモーテム） まで回し切るよ🧯🔁✨
